304不銹鋼制品管的耐腐蝕性很好，但是某些特定狀態(tài)下，也是會(huì)發(fā)生腐蝕現(xiàn)象。根據(jù)具體情況的不同，腐蝕的原因也有很大差異。其中，不銹鋼管應(yīng)力腐蝕是事先沒(méi)有明顯預(yù)兆而突然發(fā)生的脆性斷裂，是破壞性和危害性極大的一種腐蝕形式。下面，正佳不銹鋼帶你了解304不銹鋼制品管應(yīng)力腐蝕開(kāi)裂的原因與解決方法。

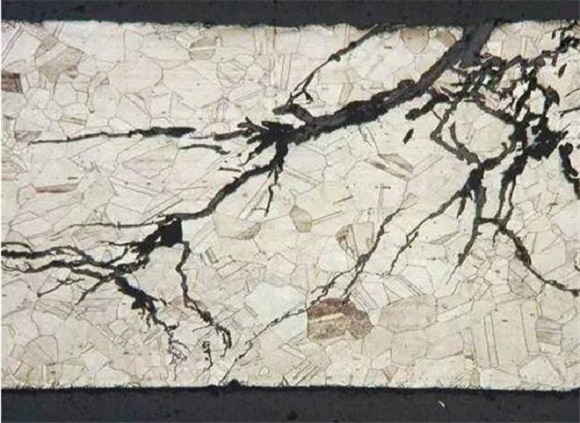

       我們先來(lái)了解什么是應(yīng)力腐蝕開(kāi)裂，應(yīng)力腐蝕開(kāi)裂是指鋼管在承受應(yīng)力和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。發(fā)生應(yīng)力腐蝕開(kāi)裂的必要條件是要有拉應(yīng)力（包括殘余應(yīng)力和外加應(yīng)力）和特定的腐蝕介質(zhì)存在。        1、拉應(yīng)力

       在304不銹鋼制品管生產(chǎn)制造過(guò)程中不可避免地產(chǎn)生應(yīng)力，如焊接應(yīng)力、機(jī)械加工應(yīng)力、熱處理應(yīng)力，還有鋼管在工作狀態(tài)下所受的工作應(yīng)力，以及由于溫度梯度產(chǎn)生的熱應(yīng)力等。這些應(yīng)力都可能成為應(yīng)力腐蝕開(kāi)裂的應(yīng)力因素。

       2、腐蝕介質(zhì)

       腐蝕介質(zhì)中含有對(duì)發(fā)生應(yīng)力腐蝕開(kāi)裂有特效作用的離子、分子時(shí)，會(huì)導(dǎo)致應(yīng)力腐蝕開(kāi)裂。對(duì)304不銹鋼管來(lái)說(shuō)，引起應(yīng)力腐蝕開(kāi)裂的介質(zhì)包括含Cl-, F-, Br-及H2S, NaOH、飽和So2等水溶液介質(zhì)，如酸性氯化物溶液、海水、高溫堿、硝酸、硫酸、鹽酸，含氯化物的冷凝水、高溫水等。對(duì)于材料而言，表面有穩(wěn)定的鈍化膜并在受破壞后能迅速修復(fù)的材料，對(duì)抵抗應(yīng)力腐蝕開(kāi)裂更具有優(yōu)越性。這些腐蝕介質(zhì)的濃度、溫度的變化都會(huì)成為腐蝕開(kāi)裂的因素。

       因此，想要避免應(yīng)力腐蝕開(kāi)裂需要做到以下這兩點(diǎn)：

       其一減少或消除不銹鋼管材中的殘余拉應(yīng)力。殘余拉應(yīng)力是產(chǎn)生應(yīng)力腐蝕的重要條件，為此，設(shè)計(jì)上應(yīng)盡量減小管材的應(yīng)力集中。從工藝上說(shuō)，加熱和冷卻要均勻，必要時(shí)采用退火工藝以消除內(nèi)應(yīng)力。或者采用噴丸或表面熱處理，使管表面產(chǎn)生一定的殘余壓應(yīng)力對(duì)防止應(yīng)力腐蝕也是有效的。

       其二改善介質(zhì)條件。這可從兩個(gè)方面考慮：一方面設(shè)法減少或消除促進(jìn)應(yīng)力腐蝕開(kāi)裂的有害化學(xué)離子，如通過(guò)水凈化處理，降低冷卻水與蒸汽中的氯離子含量對(duì)預(yù)防奧氏體不銹鋼的氯脆十分有效；另一方面，也可以在腐蝕介質(zhì)中添加緩蝕劑，如在高溫水中加入300×10-6mol/L的磷酸鹽，可使304不銹鋼管抗應(yīng)力腐蝕性能大大提高。        以上就是304不銹鋼制品管應(yīng)力腐蝕開(kāi)裂的原因與解決方法的內(nèi)容了，導(dǎo)致制品管應(yīng)力腐蝕開(kāi)裂的因素主要有拉應(yīng)力和腐蝕介質(zhì)。在定制304不銹鋼制品管時(shí)，需要跟廠家提供更多的信息，才能結(jié)合實(shí)際應(yīng)用生產(chǎn)出耐腐蝕強(qiáng)的不銹鋼產(chǎn)品。
