生產304不銹鋼管，不僅要考慮到生產成本，還要考慮到防止腐蝕和提高產品質量的因素，因此在生產過程中采取固溶化處理。但是一些廠家會在304管固溶處理后，再進行一次穩定化處理。那么，304不銹鋼管為什么要進行穩定化處理？接下來，正佳不銹鋼帶你一一探究。        穩定化處理也稱均勻化處理，這是針對含鈦或鈮的奧氏體不銹鋼而言的。對304不銹鋼管來說，要進行穩定化處理的通常有以下五種情況：一是對抗晶間腐蝕性能有嚴格要求的焊管；二是高溫(350℃以上)條件下使用；三是通過試樣檢查晶間腐蝕試驗不合格產品；四是進行較大面積補焊的管材。

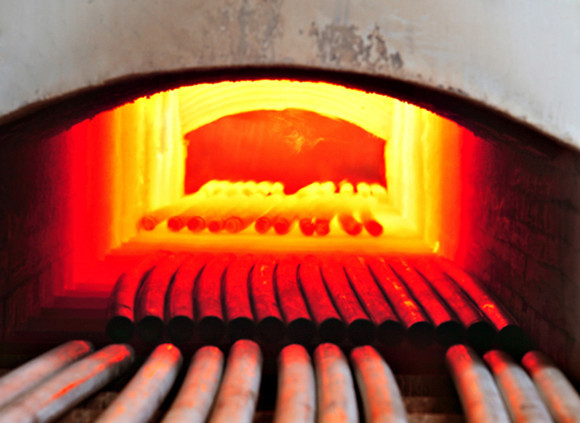

       而對于客戶而言，晶間腐蝕是他們最關心的問題。因此，這時需對晶間腐蝕要求嚴格的鋼管，在經過固溶化處理以后，還需再進行一次穩定化處理。在18-8不銹鋼管內加入鈦或鈮的可以消除晶間腐蝕，但實際上完全消除是不可能的，因為當鈦或鈮含量不足時，會有一些過剩的碳與鉻形成碳化鉻，即使鈦或鈮的含量合格。但是會由于不銹鋼制品管中存在大量的氮化鈦雜物，仍會使有效鈦含量降低。        穩定化處理的加熱溫度應高于碳化鉻完全溶解的溫度而低于碳化鈦或碳化鈮完全溶解的溫度，以使碳化鉻完全溶解掉，而碳化鈦或碳化鈮則部分保留。隨后緩慢冷卻，以使加熱時溶于奧氏體中的那一部分碳化鈦或碳化鈮在冷卻過程中能夠充分析出。這樣，碳就幾乎全部穩定于碳化鈦或碳化鈮中。

       經過這樣處理，碳化鉻不會再析出，固溶體中的含鉻量就能保留住，304不銹鋼管就不至于有晶間腐蝕的傾向了。穩定化處理通常采用的溫度在880~950℃之間，保溫5~6小時，采用冷卻方式可以是在空氣中冷卻或者在爐里冷卻。         以上內容就是304不銹鋼管為什么要進行穩定化處理？為了使管材達到最大的穩定度，還應作穩定化處理，即將工件加熱至880~950℃之間使碳化鉻充分溶解到奧氏體中，而此時讓鈦和鈮充分形成非常穩定的碳化鈦和碳化鈮。然后在空氣中或爐里冷卻，即使經過敏化溫度時，也無碳化鉻在晶界析出。經過穩定化處理后的304不銹鋼管便大大降低了晶間腐蝕的可能性。
